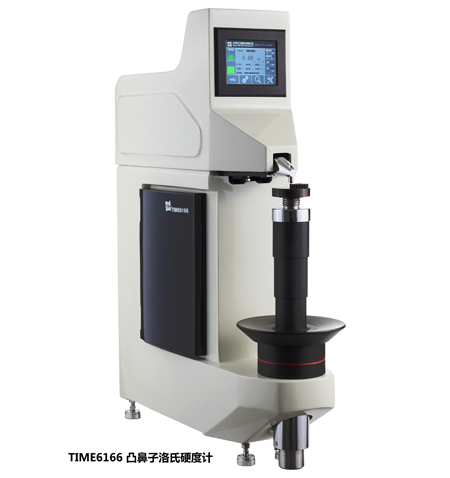

時代凸鼻子洛氏硬度計TIME6166-原TH300升級款
產品名稱：凸鼻子洛氏硬度計TIME6166
上架時間：2021
品牌名稱：時代
售前咨詢： 400-860-1787
產品優勢：
• 全國博士后流動站
• 國內外市場占有率高
企業優勢：
• 通過ISO-9000標準認證
• 國內先進的儀器制造企業
一、 產品特點：
TIME6166 凸鼻子洛氏 硬度計為原 TH300 升級款產品。采用最新 5.7 英寸 TFT 觸摸屏顯示， UI 采用國際先進的直覺式設計，增加了 HOME 健，見圖 1 和圖 2 。試驗力自動切換；按 CANS 和 Nadcap 認證的要求直接顯示殘余深度 h ；更為卓越的是數據瀏覽功能，可分組，分批查看原始數據；可將測試數據進行 U 盤存儲；也可通過選配外置打印機將測試數據按組進行打??；也可選配洛氏上位機測量軟件，可實時采集測試數據。
圖 1. 直覺式 UI 界面
圖 2. HOME 健
該產品采用特殊的壓頭結構（俗稱“凸鼻子”結構 ），除了可進行一般傳統洛氏硬度計所能完成的測試外，還可能測試傳統洛氏硬度計無法測到的表面，如環狀、管狀等零件內表面，內環表面（選配短壓頭，可打最小內徑 23mm ）；詳見圖 3 、圖 4 、圖 5 、圖 6 。具有測試精度高，測量范圍寬，主試驗力自動加卸載，測量結果數字顯示并自動打印或與外部計算機通訊等特點。廣泛應用于計量、機械制造、冶金、化工、建材等行業的檢測、科研與生產。 結構獨特 本硬度計采用特殊的壓頭結構，除了可進行一般傳統硬度計所能完成的測試外，還可以測試普通硬度計無法測到的表面，如環狀、管狀零件內表面。
圖 3. 測量?jì)瓤鬃钚】讖娇傻?ø 23mm
圖 4. 可測量環狀零件內孔
圖 5. 可測量零件臺階面硬度
圖 6. 選配輔助托架可測量長軸類零件
測量范圍寬 可測 HRA 、 HRBW 、 HRC 、 HRD 、 HREW 、 HRFW 、 HRGW 、 HRHW 、 HRKW 、 HRLW 、 HRMW 、 HRPW 、 HRRW 、 HRSW 、 HRVW 共 15 種標尺的硬度。
輔助功能強 除一般硬度測試外，具有以下輔助功能： 上下限設置，超差判別報警；數據統計，求平均值，標準差，最大、最小值；標尺轉換，可將測試結果轉換為 HB 、 HV 、 HLD 、 HK 值以及強度 Rm ；曲面修正，對柱面、球面測量結果自動修正。
具有中文、英文兩種文本菜單顯示，硬度測量結果數字顯示。
二、 應用范圍：
適用于淬火、調質、退火、冷硬鑄件，可鍛鑄件，硬質合金鋼、鋁合金、銅合金、軸承鋼等硬度測定。
三、技術參數：
|
型號
|
TIME6166
|
|
硬度標尺
|
HRA
、
HRBW
、
HRC
、
HRD
、
HREW
、
HRFW
、
HRGW
、
HRHW
、
HRKW
、
HRLW
、
HRMW
、
HRPW
、
HRRW
、
HRSW
、
HRVW
共
15
種標尺
|
|
*
分辨力
|
0.1/0.01HR
可選
|
|
初試驗力
|
98.07N/10kgf
|
|
總試驗力
|
588.4N/60kgf,980.7N/100kgf,1471N/150kgf
|
|
*
試驗力切換
|
步進電機自動切換
|
|
*
顯示
|
5.7
英寸
TFT
顯示觸摸屏，直覺式
UI
界面
|
|
*
壓痕殘余深度
|
h
實時顯示
|
|
菜單文本
|
中文
/
英文
|
|
*
操作方法
|
TFT
觸摸屏
|
|
*
測試過程
|
自動完成，并有文字提示
|
|
*
主試驗力加載時間
|
2
～
8
秒可設置
|
|
*
試驗力保持時間
|
1--99
秒，并
可設定、
存儲
初試驗力保持時間、總試驗力保持時間、彈性恢復保持時間，分段顯示時間；伴有顏色變化倒計時；
|
|
輔助功能
|
上下限設置，超差判別報警；數據統計，求平均值，標準差，最大值，最小值；標尺轉換，可將測試結果轉換為布氏
HB
、維氏
HV
、里氏
HL
、表面洛氏硬度以及抗拉強度
Rm/Ksi
； 曲面修正，對柱面、球面測量結果自動修正
|
|
*
執行最新標準
|
GB/T230-2018,ISO6508,ASTM E18,BSEN10109,
ASTM E140
，
ASTM A370
|
|
最大測試空間
|
垂直方向
250mm
，水平方向
150mm
|
|
測試零件種類
|
平面；柱面，最小外徑
3mm
；內環表面
,
最小內徑
23mm
|
|
*
數據存儲量
|
≥
1500
組
|
|
*
數據瀏覽
|
可分組瀏覽、詳細數據瀏覽
|
|
*
數據通訊
|
可通過
U
盤進行數據存儲（選配
U
盤）；
可通過串口連接微型打印機（選配打印機）；
可通過串口與
PC
機實現數據傳輸（選配洛氏上位機測量軟件）
|
|
供電
|
220V/110V, 50Hz, 4A
|
|
尺寸
|
715mm
×
225mm
×
790mm
|
|
凈重
|
100kg
|
四、標準配置：
|
名稱
|
數量
|
名稱
|
數量
|
|
儀器主機
|
1
臺
|
金剛石洛氏壓頭
|
1
只
|
|
ф
1.588mm
球壓頭
|
1
只
|
圓形樣品試臺、
V
型試臺
|
各
1
個
|
|
標準硬度塊
HRA
|
1
塊
|
標準硬度塊
HRBW
|
1
塊
|
|
標準硬度塊
HRC
|
3
塊
|
壓頭安裝螺釘
|
2
支
|
|
電源線
|
1
條
|
水平調節螺釘
|
4
個
|
|
防塵罩
|
1
只
|
產品合格證
|
1
份
|
|
產品說明書
|
1
份
|
保修卡
|
1
份
|
選配附件：
短型金剛石壓頭
扁型金剛石壓頭
細長型金剛石壓頭
1/8"
鋼球壓頭及備用鋼球
1/4"
鋼球壓頭及備用鋼球
1/2"
鋼球壓頭及備用鋼球
輔助支撐
輔助托架
Φ
150mm
平面樣品臺
Φ
225mm
平面樣品臺
大
V
型槽
(
Φ
70mm)
樣品臺
數據通訊電纜
外置式微型打印機
洛氏上位機測量軟件
U
盤（≤
2G
）
其他各標尺標準硬度塊
