時代TIME5150里氏硬度計
產品名稱: TIME5150里氏硬度計
上架時間:2023 品牌名稱:時代
全國電話: 400-860-1787
產品優勢:
• 全國博士后流動站
• 國內外市場占有率高
• 通過ISO-9000標準認證
• 國內先進的儀器制造企業
1
新品簡介
TIME515X 系列硬度計是時代公司最新研發的一體化里氏硬度計系列產品,包含: TIME5150 里氏硬度計和 TIME5150P 電力專用型硬度計。

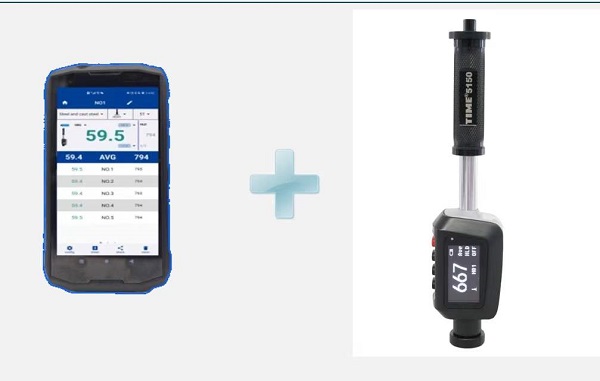

產品均采用 D 型沖擊裝置。全新造型設計,具有良好的便攜性及一定的單手操作性;采用大尺寸高對比度點陣 OLED 顯示屏,全新界面設計,配合靈活的按鍵操作,使信息顯示清晰、便捷;產品具有藍牙功能,測量數據既可通過微型藍牙打印機實時打印輸出,也可傳輸到手機端的專用檢測 APP 軟件(研發中,暫不提供),進行保存及后續處理。
TIME5150 里氏硬度計為標準版本,包含所有常用材料的硬度轉換表,還可測試強度、切換到國外硬度轉換表,測試范圍非常廣泛。
TIME5150P 電力專用型硬度計在標準版的基礎上,新增 9 種電力行業常用高合金鋼材料的硬度檢測,符合電力行業標準: DL/T 1845-2018 電力設備高合金鋼里氏硬度試驗方法,具有很強的專業適用性。
本系列產品具有自定義材料功能,用戶可很方便地通過對比試驗,生成自己專屬的硬度轉換表,解決使用預裝轉換表時“測值不準,誤差偏大”的傳統問題。
2
工作原理
用規定質量的沖擊體在彈力作用下
,
以一定速度沖擊試樣表面
,
用沖擊體在距試樣表面
1mm
處的回彈速度與沖擊速度的比值計算里氏硬度值。計算公式如下:
式中:
HL——
里氏硬度值;
VB——
沖擊體回彈速度;
VA—— 沖擊體沖擊速度。
沖擊裝置輸出信號示意圖如下:
3
產品特點
»
產品體型小巧,具有良好的便攜性。
»
采用
128
×
64
圖形點陣
OLED
顯示屏,顯示效果好,信息豐富。
»
具有自定義材料功能,用戶可通過對比試驗生成專屬硬度轉換表。
»
具有自動識別常用沖擊方向功能。
»
可存儲
100
個測量平均值。
»
可預先設置硬度值上、下限,有超差提示,方便用戶批量檢測。
»
可切換至國外硬度轉換表,作為硬度轉換參考。
»
具有示值軟件校準功能。
»
可無線連接藍牙打印機,打印輸出測量數據。
»
可通過藍牙與智能手機端的專用測量
APP
連接,實現更強大的功能(預留)。
»
具有自動關機功能,且自動關機時長可調,或關閉該功能。
»
內置可充電鋰電池,采用
Type-C
插口充電,電池無記憶效應,充電方便,壽命長。
»
TIME5150P
電力專用型硬度計,符合電力行業標準,可用于
9
種常用高合金鋼設備的硬度檢測。
4
適用范圍
代 號
|
材
料
|
硬度制
|
適用范圍
|
M01 |
鋼和鑄鋼
(Steel and Cast Steel) |
HV |
83
~
976 |
HB |
127
~
651 |
||
HRC |
17.9
~
68.5 |
||
HRB |
59.6
~
99.6 |
||
HS |
32.2
~
99.5 |
||
HRA |
59.1
~
85.8 |
||
M02 |
合金工具鋼
(Cold Work Tool Steel) |
HV |
80
~
898 |
HRC |
20.4
~
67.1 |
||
M03 |
不銹鋼
(Stainless Steel) |
HV |
85
~
802 |
HB |
85
~
655 |
||
HRB |
46.5
~
101.7 |
||
M04 |
灰鑄鐵
(Grey Cast Iron) |
HB |
93
~
334 |
M05 |
球墨鑄鐵
(Nodular Cast Iron) |
HB |
131
~
387 |
M06 |
鑄鋁合金
(Cast Aluminum Alloys) |
HB |
19
~
164 |
HRB |
23.8
~
84.6 |
||
M07 |
銅鋅合金
(Copper-Zinc Alloys) |
HB |
40
~
173 |
HRB |
13.5
~
95.3 |
||
M08 |
銅錫合金
(Copper-Aluminum Alloys) |
HB |
60
~
290 |
M09 |
純銅
(Wrought Copper) |
HB |
45
~
315 |
M10 |
鍛鋼
(Wrought Steel)
|
HB |
143
~
650 |
代 號
|
材
料
|
里氏硬度
HLD |
強度
σ
b
(MPa) |
S01 |
低碳鋼(
Mild Steel
)
|
350
~
522 |
374
~
780 |
S02 |
高碳鋼(
High Carbon
)
|
500
~
710 |
737
~
1670 |
S03 |
鉻鋼(
Cr
)
|
500
~
730 |
707
~
1829 |
S04 |
鉻釩鋼(
Cr-V
)
|
500
~
750 |
704
~
1980 |
S05 |
鉻鎳鋼(
Cr-Ni
)
|
500
~
750 |
763
~
2007 |
S06 |
鉻鉬鋼(
Cr-Mo
)
|
500
~
738 |
721
~
1875 |
S07 |
鉻鎳鉬鋼(
Cr-Ni-Mo
)
|
540
~
738 |
844
~
1933 |
S08 |
鉻錳硅鋼(
Cr-Mn-Si
)
|
500
~
750 |
755
~
1993 |
S09 |
超高強度鋼(
SS.Steel
)
|
630
~
800 |
1180
~
2652 |
S10 |
不銹鋼(
ST.Steel
)
|
500
~
710 |
703
~
1676 |
TIME5150P
專享硬度表:
代 號
|
電力高合金鋼材料
|
硬度制
|
適用范圍
|
D01 |
10Cr9Mo1VNbN(T/P91)(
母材 焊縫
) |
HB |
140
~
284 |
D02 |
10Cr9MoW2VNbBN(T/P92)(
母材
) |
HB |
139
~
273 |
D03 |
10Cr9MoW2VNbBN(T/P92)(
焊縫
) |
HB |
157
~
322 |
D04 |
GH4145 |
HB |
293
~
378 |
D05 |
22Cr12NiWMoV
(
C422
)
|
HB |
247
~
369 |
D06 |
20Cr13 |
HB |
190
~
303 |
D07 |
05Cr17Ni4Cu4Nb |
HB |
273
~
328 |
D08 |
14Cr12Ni13Mo2VN |
HB |
290
~
398 |
D09 |
22Cr12NiWMoV |
HB |
256
~
320 |
5
技術參數
»
沖擊裝置:
D
型;
»
沖擊裝置特性和測量要求見表
1
,球頭壓痕尺寸見表
2
;
表
1
特性
|
參數
|
沖擊能量
|
11mJ |
沖擊體質量
|
5.5g |
球頭硬度
|
≥
1600HV |
球頭直徑
|
3mm |
球頭材料
|
碳化鎢
|
試件最大硬度
|
1600±
100HV2 |
試件表面粗糙度
Ra |
≤
1.6
μ
m |
試件最小重量:
|
|
可直接測量
|
>5kg |
需穩定支承
|
2
~
5kg |
需密實耦合
|
0.05
~
2kg |
試件最小厚度:
|
|
可直接測量
|
>
5mm |
需密實耦合
|
≤5mm |
硬化層最小深度
|
0.8mm |
表
2
硬度
|
特性
|
參數
|
300HV |
壓痕直徑
|
0.54mm |
壓痕深度
|
24
μ
m |
|
600HV |
壓痕直徑
|
0.54mm |
壓痕深度
|
17
μ
m |
|
800HV |
壓痕直徑
|
0.35mm |
壓痕深度
|
10
μ
m |
»
示值誤差和示值重復性,見表
3
。
»
測量范圍:
170
~
960 HLD
»
測量方向:
360
°
表
3
標準里氏硬度塊硬度值
|
示值誤差
|
示值重復性
|
790
±
40HLD |
±
6 HLD |
6 HLD |
530
±
40HLD |
±
10 HLD |
10 HLD |
»
硬度制:
HL
、
HV
、
HB
、
HRC
、
HRB
、
HS
、
HRA
。
»
強度:
σ
b
。
»
顯示:
OLED
顯示屏,
128
×
64
圖形點陣。
»
數據存儲:
100
個測量平均值。
»
自定義材料數量:最多
5
種。
»
電力行業高合金鋼材料數量(限
TIME5150P
):
9
種。
»
無線通訊接口標準:藍牙
4.2
。
»
數據輸出:便攜式藍牙打印機。
»
充電電源:
5V/1A
。
»
充電時間:約
3
小時。
»
尺寸:
177mm×38mm×29mm
»
重量:約
120g
6 品種規格
6.1
基本配置:
»
主機
1
臺;
»
小支承環
1
只;
»
尼龍刷(
I
)
1
只;
»
里氏標準塊(高值)
1
塊;
»
充電器
1
套;
»
掛繩
1
根。
6.2
選擇配置:
»
各種異型支承環。
