彈簧拉壓試驗機介紹（一）

  彈簧拉壓試驗機是工藝試驗機，也是專用試驗機，因為量大面廣，又且是單軸力試驗機，故將其與萬能試驗機放在一起介紹，內容相對來講還是比較接近，也方便對比不同的性能特點。與通用試驗機的不同之處不是級別的高低，也不是量程的多少，主要是彈簧壓向試驗用的上下壓板均不能用球面支承，因為彈簧本身就是容易壓向失穩的產品試樣，必須用穩固的兩個平行承壓面進行試驗。

  我國彈簧試驗機的生產，已有五十年歷史。早期生產的彈簧試驗機限制于機械結構、模擬測量，精度的提高受到限制。近幾年來，隨著科技的發展，企業在吸收國內外先進技術的基礎上，通過行業聯合，產研合作，已建立了低，中，高檔產品線。材料試驗機功能也由原來單一的拉壓試驗擴展到能夠測量彈簧的多種特性。已開發出靜態拉壓，靜態扭轉，高頻拉壓疲勞，低頻拉壓疲勞，扭轉疲勞，在線檢測等六種不同的檢測方式以及機械式、電子式、電磁式、電氣式、電液式、電液伺服式等六種不同的加載方式。量程從1N~500KN不同規格的一百七十多種產品。

  彈簧拉壓試驗機主要有三種用途：a）彈簧的彈性模量 b）彈簧施加規定的試驗力，測量彈簧在試驗力的作用下產生的變形（伸長或扭轉角） c）使彈簧產生規定的變形（伸長或扭轉角），測量彈簧所受到的力或扭矩。

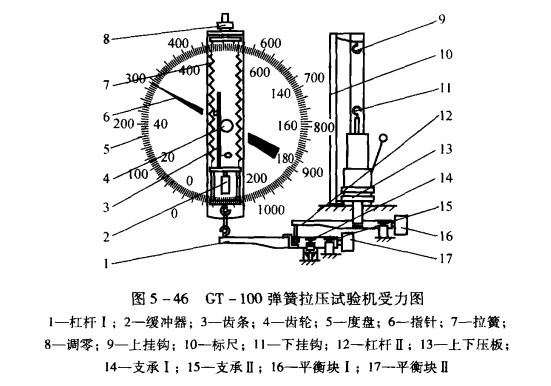

  機械式彈簧拉壓試驗機主要有兩種結構：a）量程可切換的拉壓試驗機 以GT-100型為例，主要由試樣夾持機構，加荷機構，變形計量裝置和測力機構組成。機座右邊裝有試樣夾持，加荷及變形計量機構。左邊裝有彈簧式測力機構及度盤。機座內裝有傳遞杠桿及負荷變換機構。機座支持在四個可調螺釘上，可調節機體水平度，如圖：

  試驗機機座右面的空心柱12外面裝有升降座19，它通過齒輪，齒條可沿立柱作升降運動并施加負荷，分別用手柄15和18操作。在它上面裝有上壓板20、升降桿13及下接鉤等。立柱孔內裝有與下壓板，變形標尺連成一體的拉桿9，它靠空心立柱頂端的滾珠軸承11保持其垂直，上面還裝有上拉鉤。拉桿9的下端帶刀墊，騎在杠盾23支點在右端，其左端與變臂杠盾30的中間刀刃連接。杠桿30的支點有兩處，由負荷變換機構控制，左端與測力機構相連。

  測力機構在度盤后面殼體內，由一對拉力彈簧7連著框架1，通過掛鉤與杠桿30相連?？蚣苌涎b有小齒輪5，齒條6度盤指針連接。齒條6的側面可以有調節的滾輪4，可以調整齒條與齒輪合松緊程度?？蚣苤虚g還裝有阻尼器2。與彈簧7的上端相連的手柄8，可用以調整度盤的零點。

  本機有（0~200）N和（0~1000）N兩個度盤，借助變換杠桿比來實現。它由刀承架24，定位輪26，偏心輪27，定位彈簧25，平衡錘28等組成，用手柄32操作，變換后的負荷度盤由指示牌31表示。試驗機的兩度盤在同一測力彈簧相同條件下進行的，是通過改變杠桿的比系數來達到的，其比值為5:1。
